コンデンサを少し勉強すると、
- セラミック：小さくて速い
- 電解：大きくてためられる
ここまでは、なんとなく理解できた。
でも次に出てくる フィルムコンデンサで、
急に立ち止まってしまう人はとても多いです。
- サイズは中途半端
- 見た目に特徴がない
- 「音がいい」「安定している」と言われてもピンとこない
この記事は、
フィルムコンデンサを正確に説明する記事ではありません。
「なぜこの部品が存在しているのか」を腹落ちさせるための記事です。
結論｜フィルムコンデンサは「信号をそのままの形で渡すための部品」
まず結論から言います。
フィルムコンデンサは、
信号を歪ませず、余計なクセを付けずに次へ渡すためのコンデンサ
です。
- ノイズを無理に消さない
- 電圧を力づくで支えない
その代わり、
「元の信号をそのまま保つ」ことに特化しています。
まず知ってほしい｜フィルムコンデンサが使われる主な回路とは？
- 信号ライン
- オーディオ回路
- タイミングや基準を扱う回路
フィルムコンデンサは、
電源の入口や荒れた場所ではあまり使われません。
使われるのは、
- アンプの入力・出力
- センサ信号の途中
- 波形やタイミングが重要な回路
つまり、
「信号の質」が問われる場所です。
フィルムコンデンサが使われる場所ランキング【用途が多い順】

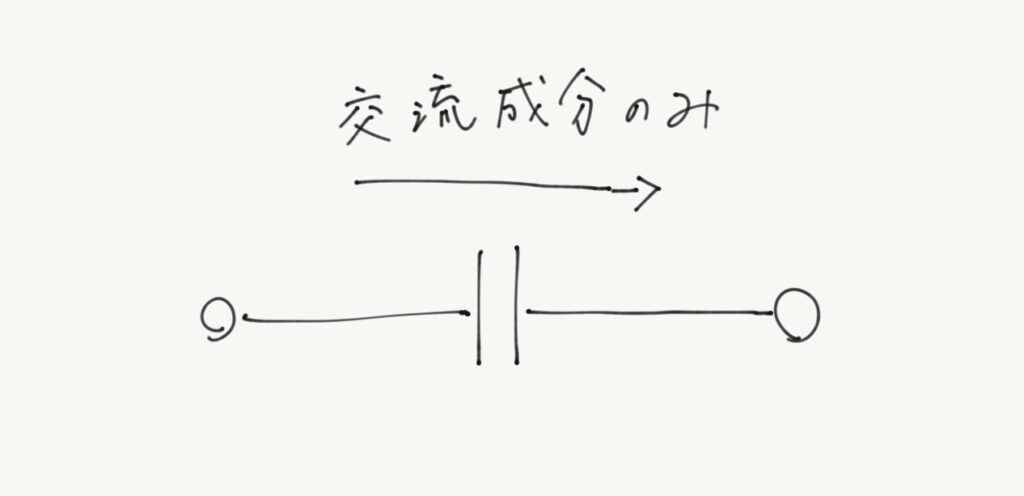

第1位｜信号ライン
- 信号をそのまま次の回路へ渡す
- カップリング用途で使われる
回路と回路をつなぐとき、
それぞれの回路は「基準の電圧」が違うことがあります。
そのままつなぐと、
ズレが邪魔になります。
フィルムコンデンサは、
ズレ（直流成分）を自然に取り除き、信号の形を保ったまま渡す
役割をします。
メリット
- 信号が歪みにくい
- 安定した伝達ができる
比喩（2段階）
- ① 直感的な比喩
→ 濁りのないガラスのパイプ - ② 補助比喩
→ 声色を変えずに中継するマイク
信号を「通す」ことに対して、
余計な味付けをしないのが特徴です。
大きければ安心だと思ってしまう理由
初心者は
「電解より小さいし、セラミックより大きい」
という見た目から、
万能だと感じがちです。
しかしフィルムコンデンサは、
大きな電圧変動や荒れた電源には向いていません。
使いどころが違います。

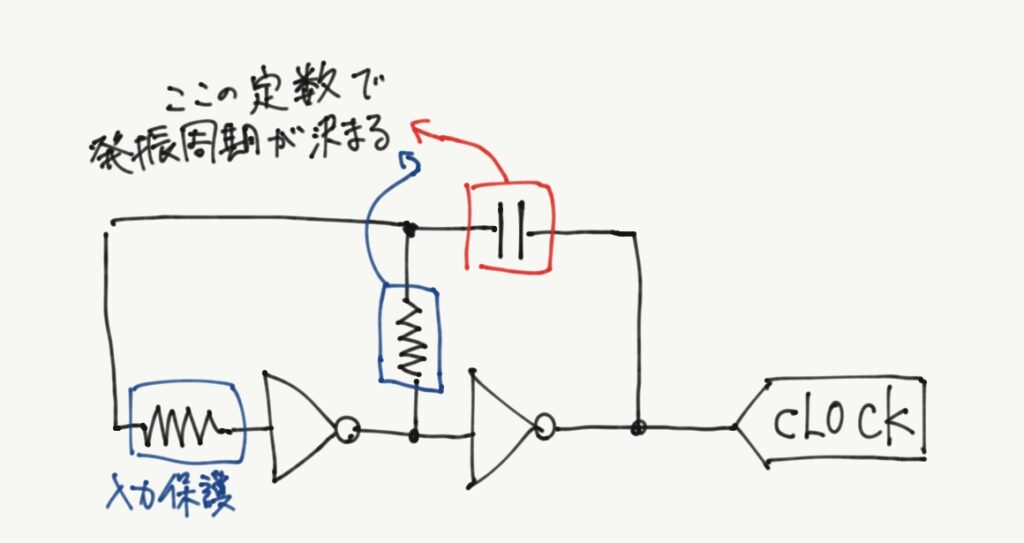

第2位｜タイミング・基準回路
- 安定した時間・基準を作る
- 値が変わりにくい
フィルムコンデンサは、
温度や時間による変化が少なく、性質が安定しています。
そのため、
- 発振回路
- タイミング回路
- 基準信号生成
といった用途に向いています。
メリット
- 再現性が高い
- 回路の挙動が読みやすい
比喩（2段階）
- ① 直感的な比喩
→ 目盛りの狂わない定規 - ② 補助比喩
→ 毎日同じ時刻を刻む時計
数値が小さいから重要じゃないと思ってしまう理由
初心者は
「μFが小さい＝影響が小さい」
と考えがちです。
しかしこの用途では、
値の正確さと安定性こそが価値です。
第3位｜オーディオ回路
- ノイズを抑えるより、発生させにくい
- 回路を静かに保つ
フィルムコンデンサは、
内部構造が安定しており、
自分自身がノイズ源になりにくい部品です。
そのため、
微小信号を扱う回路で好まれます。
メリット
- S/Nが良い
- 微小信号が埋もれにくい
比喩（2段階）
- ① 直感的な比喩
→ 静かな部屋 - ② 補助比喩
→ 余計な物音を立てない作業員
ノイズ対策なら全部セラミックでいいと思ってしまう理由
セラミックコンデンサは
「速いノイズを抑える」のが得意です。
一方フィルムコンデンサは、
そもそもノイズを持ち込まないのが強みです。
役割が違います。
なぜ専門書だとフィルムコンデンサが分かりにくいのか
専門書では、
- 誘電体の種類
- 材料特性
- 誘電正接
から説明されます。
しかし初心者が知りたいのは、
「なぜ信号用なのか」
「なぜ音がいいと言われるのか」
そこが抜けたまま進むと、
理解が止まります。
一文でまとめると
フィルムコンデンサは、信号を歪ませず、静かに次の回路へ渡すための部品です。
