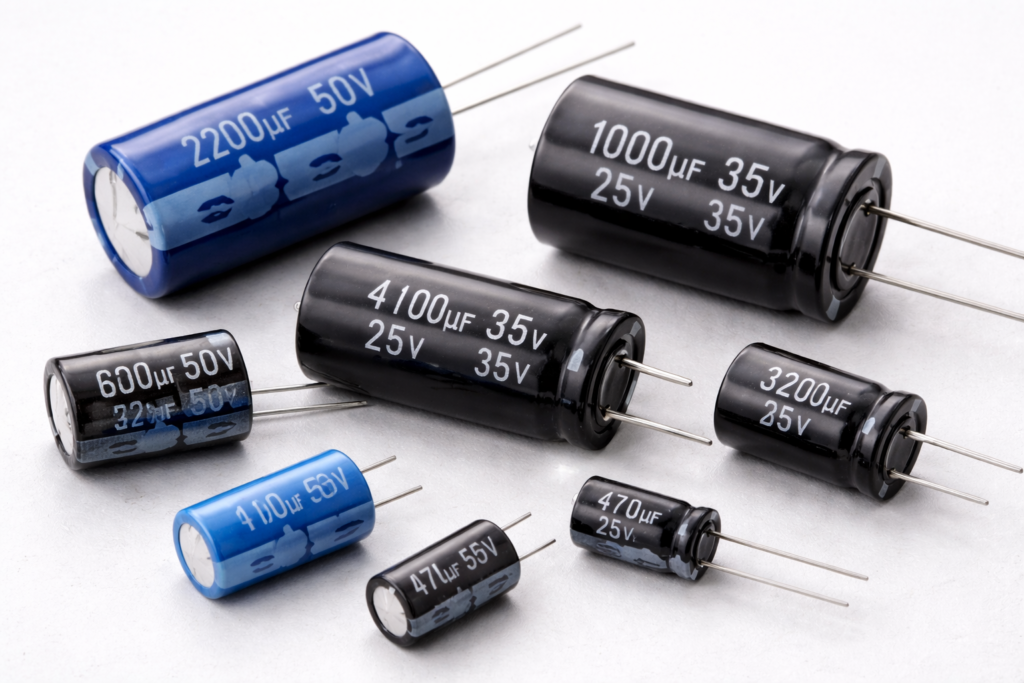

電子回路の勉強をしていると、
セラミックコンデンサの次に必ず出てくるのが
やたら大きくて、極性がある部品です。
- 極性がある
- サイズが大きい
- 数値がやたら大きい
この時点で、
「なんか難しそう」
「壊れそうで怖い」
と感じて止まってしまう人は少なくありません。
この記事は、電解コンデンサを
理論的に説明するための記事ではありません。
なぜこの部品が存在しているのかを、感覚的に理解するための記事です。
結論｜電解コンデンサは「ゆっくりした揺れを支えるための部品」
まず結論から言います。
電解コンデンサは、電圧がゆっくり大きく変わろうとしたときに、それを支えるための部品
です。
セラミックコンデンサが
「速すぎる変化を抑える部品」
だったのに対して、
電解コンデンサは
「大きくて、ゆっくりした変化を受け止める部品」
です。
まず知ってほしい｜電解コンデンサが使われる主な回路とは？
- 電源の入口
- レギュレータの前後
- 電圧が大きく揺れる場所
電解コンデンサは、
回路の奥深くではなく、電源に近い場所で使われます。
ACアダプタの出力、
電源回路の入り口、
電圧を変換する回路の前後。
つまり、
電圧が「荒れた状態」で入ってくる場所を担当します。
電解コンデンサが使われる場所ランキング【用途が多い順】

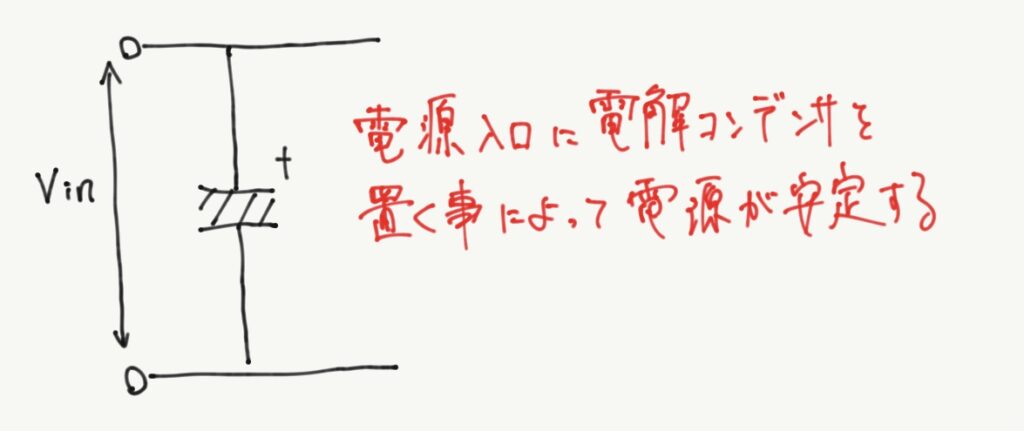

第1位｜電源入口
- 電源が入ってきた直後に置かれる
- 電圧の大きな揺れを受け止める
電源は、見た目ほど安定していません。
- 負荷が変わる
- 他の回路が動く
- 外部環境が変わる
こうした影響で、
電圧はゆっくり大きく揺れます。
電解コンデンサは、
この揺れをまとめて受け止める役割を持っています。
メリット
- 電源が安定する
- 回路全体が落ち着く
比喩（2段階）
- ① 直感的な比喩
→ 大きな貯水タンク - ② 補助比喩
→ ダムが川の流れを調整する
セラミックが「小さな待避所」なら、
電解コンデンサは「本流を支える存在」です。
大きいほど安心だと思ってしまう理由
初心者は、
「たくさんためられる＝強い」
と考えがちです。
しかし、電解コンデンサは
反応が速い部品ではありません。
速いノイズは、
セラミックコンデンサに任せる必要があります。

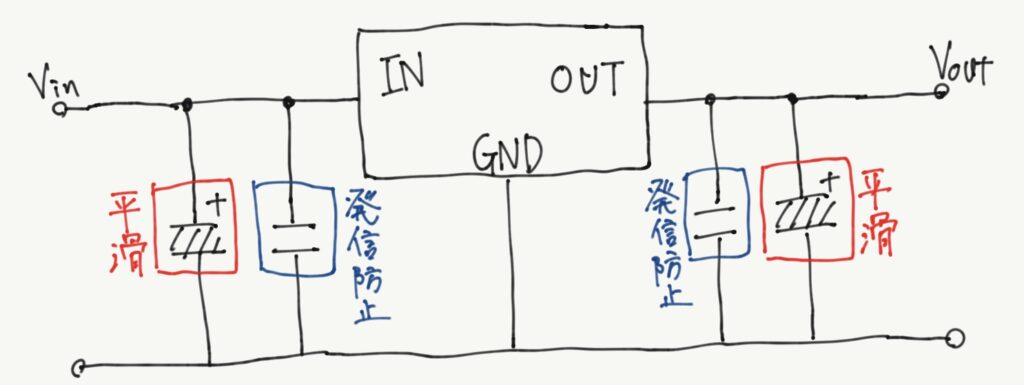

第2位｜電圧変換回路
- 電圧の上下をなだめる
- 出力を安定させる
レギュレータやDC-DC回路では、
電圧が意図的に変化します。
その際、
出力が揺れやすくなるのが問題です。
電解コンデンサは、
その揺れをゆっくり吸収します。
メリット
- 出力電圧が安定する
- 後段回路が安心して動く
比喩（2段階）
- ① 直感的な比喩
→ 波の大きい湖 - ② 補助比喩
→ 気温の変化を和らげる海
電解だけで全部まかなえると思ってしまう理由
電源に電解コンデンサがあると、
「これで全部大丈夫」と感じやすくなります。
しかし実際には、
速い変化には追いつけません。
だから必ず、
セラミックコンデンサと組み合わせて使います。
第3位｜信号ライン
- 直流をカットするために使われる
- 音や信号をつなぐ役割
回路ごとに、
基準電圧が違う場合があります。
そのままつなぐと、
ズレが問題になります。
電解コンデンサは、
ズレを受け止めつつ、信号を渡す
役割をします。
メリット
- 回路同士を安全につなげる
- 音や信号が途切れない
比喩（2段階）
- ① 直感的な比喩
→ 段差を越えるための大きなスロープ - ② 補助比喩
→ 地形の違う場所をつなぐ橋
向きを気にしなくていいと思ってしまう理由
電解コンデンサには極性があります。
逆に付けると、
- 本来の性能が出ない
- 最悪、壊れる
「向きがある」という点は、
電解コンデンサが繊細な部品である証拠です。
なぜ専門書だと電解コンデンサが分からなくなるのか
専門書は、
- 化学的な構造
- 材料
- 耐圧
から説明します。
しかし初心者が知りたいのは、
「なぜこんなに大きいのか」
「なぜ向きがあるのか」
そこが分からないまま進むと、
理解が止まります。
一文でまとめると
電解コンデンサは、電源や信号の“大きくてゆっくりした揺れ”を受け止めるための部品です。
