電子回路を勉強していて、
- 回路図を見ても意味が分からない
- 線と部品が並んでいるだけに見える
- どこから理解すればいいのか分からない
そう感じたことがあるなら、最初に見るべき部品は「抵抗」です。
この記事では、抵抗を
「計算する部品」ではなく
「回路の意味を決めている部品」として説明します。
読み終わったとき、
回路図が“少し読めるもの”に変わることを目標にしています。
抵抗とは？まず結論から
抵抗は、電気を止めるための部品ではありません。
「流れすぎないように調整する部品」です。
電子回路の中で、
- どれくらい電流を流すか
- どこで電圧を分けるか
- 信号の大きさをどうするか
こうしたことは、ほとんど抵抗によって決まります。
抵抗はどんなところで使われているのか
これらの製品の中で、抵抗は
「何もしないように見えて、実は一番多く仕事をしている部品」です。
例えばLED。
抵抗がなければ、LEDは一瞬で壊れます。
これは、
電気は“行けるなら行きすぎる”性質を持っているからです。
なぜ抵抗が必要なのか
電子回路では、
「ちょうどいい電流」「ちょうどいい電圧」
が必要です。
しかし、電源をつないだだけでは、
その“ちょうどよさ”は勝手には生まれません。
そこで、抵抗が電気の流れにブレーキをかけます。
- 電流は自然に増えようとする
- 電圧は勝手に分かれてくれない
- 部品には適切な条件がある
抵抗があることのメリット
抵抗は、回路を「成立させる」ための条件設定役です。
例えるなら、
- 水道の蛇口
- 車のアクセルとブレーキ
のような存在です。
- 部品を壊さずに使える
- 信号の大きさを決められる
- 回路の動作が安定する
抵抗が使われる主な回路
回路が読めない原因の多くは、
「抵抗が何を決めているか分からない」ことにあります。
ここでは、初心者が最初に出会う抵抗の使われ方を、
用途が多い順に見ていきます。
抵抗が使われる回路ランキング

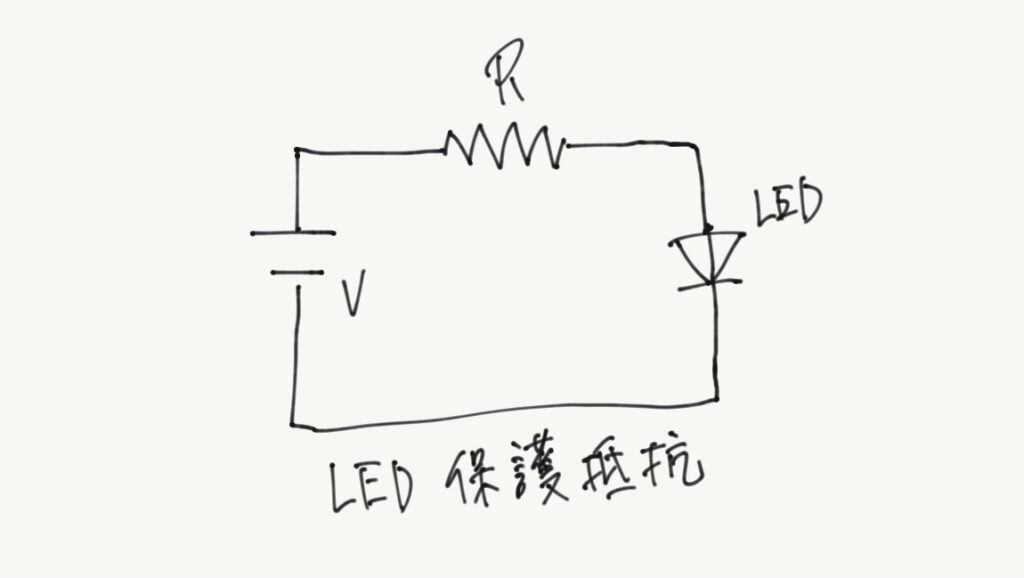

第1位：電流制限回路（LED・IC保護）
- 電流が流れすぎないようにする
- 抵抗はブレーキ役
- LED・IC入力で必須
LED回路は、
抵抗の役割が一番分かりやすい回路です。
LEDは、
電圧をかけると一気に電流が流れます。
そこで抵抗が、
「ここまでしか流してはいけない」
という制限をかけます。
比喩で言えば、
- 水道の蛇口
- 細くしたホース
です。
よくある勘違い：抵抗は小さいほどいい？
小さい抵抗ほど電流は流れます。
つまり、
小さすぎると壊れる方向に進みます。

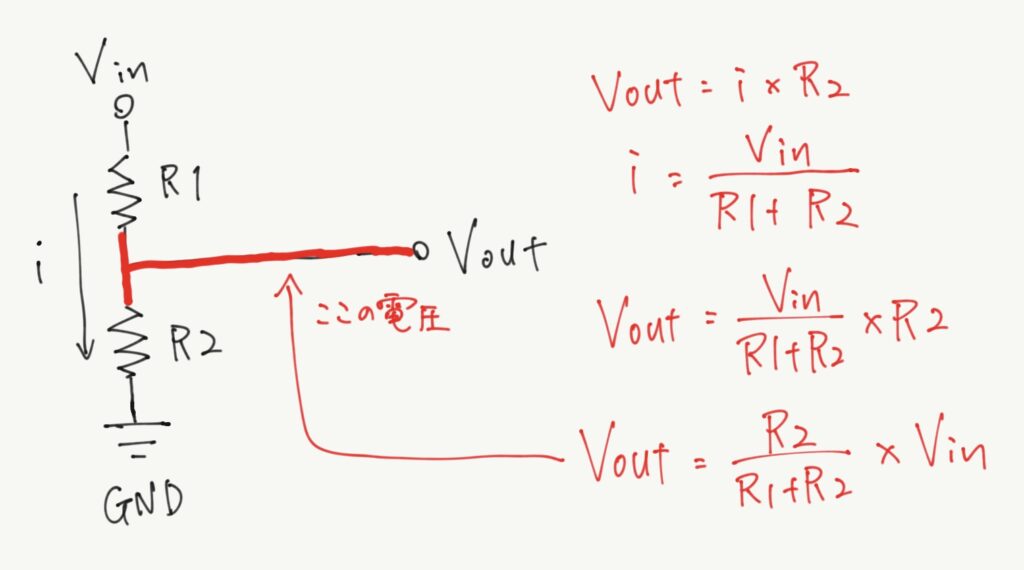

第2位：分圧回路（電圧を作る）
- 電圧を分けて作る
- 抵抗は分配役
- センサ・基準電圧で多用
分圧回路では、
2本以上の抵抗を使って電圧を作ります。
比喩で言えば、
- 段差のある階段
- 水の分岐路
電圧は、
抵抗の比率によって自然に分かれます。
よくある勘違い：抵抗値は適当でいい？
比率が重要です。
「だいたい同じ」では、
欲しい電圧は作れません。

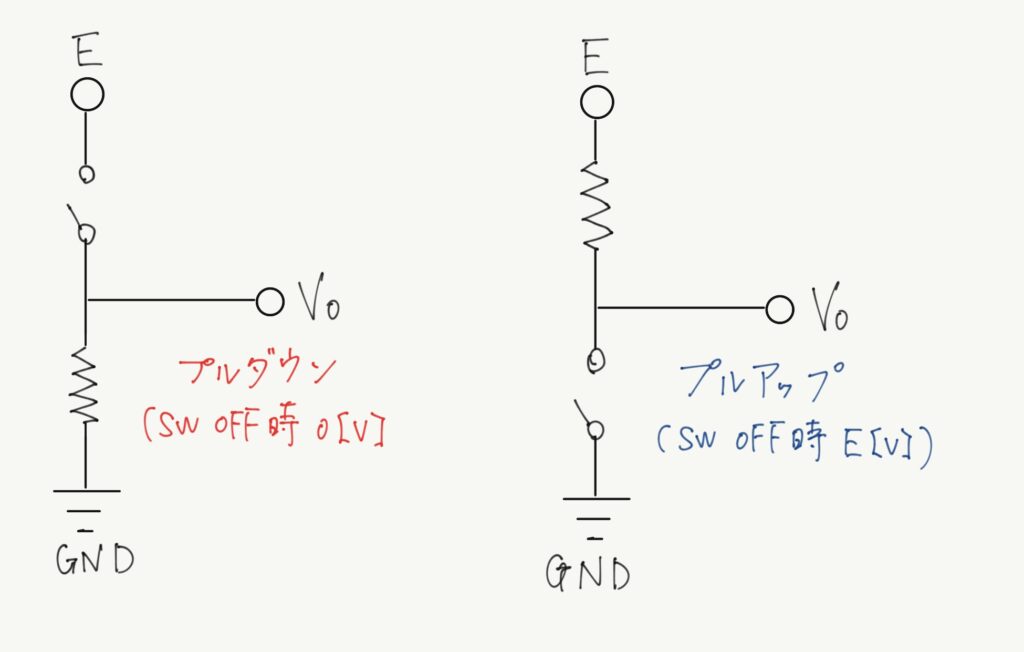

第3位：信号調整回路（プルアップ・プルダウン）
信号線が宙ぶらりんだと、
回路は不安定になります。
抵抗で、
「普段はこの状態」
と決めてあげます。
- 信号の状態を安定させる
- 抵抗は引っ張る役
- デジタル回路で必須
よくある勘違い：直接つなげばいい？
直接つなぐと、
回路同士がケンカします。
抵抗は、その衝突を防ぐクッションです。
ここから体系的に見る抵抗の考え方
- 抵抗値で流れ方が変わる
- 比率で回路の意味が決まる
- 配置で役割が変わる
抵抗は「何Ωか」という数字だけを見ると、
つい 大きい・小さい で考えてしまいがちです。
しかし実際の回路では、抵抗は単体で意味を持つことはほとんどありません。
まず大切なのは、抵抗値によって電気の流れ方が変わるという点です。
抵抗が大きければ電気は流れにくくなり、
抵抗が小さければ電気は流れやすくなります。
これは直感的で、多くの人が最初に理解できる部分です。
ただし、ここで止まってしまうと回路は読めるようになりません。
次に重要なのが、比率で回路の意味が決まるという考え方です。
回路の中に抵抗が複数ある場合、
「どれが何Ωか」よりも、「どの抵抗が、どれくらいの比率か」が意味を持ちます。
たとえば2本の抵抗を直列につないだ回路では、
取り出せる電圧が元の電圧の半分になるのか、(分圧回路の話ですね)
それとも10分の1になるのかは、
抵抗そのものの大きさではなく、抵抗同士の比率によって決まります。
極端な話、2本の抵抗値を両方とも2倍にしても、
比率が同じであれば、出力される電圧の割合は変わりません。
このように、電圧分圧回路では「何Ωか」よりも
「どのくらいの比になっているか」が本質になります。
ポイント
変わってしまうケース（重要）
- 分圧回路を負荷として使っている場合
→ 電圧が下がる - 抵抗値を大きくしすぎる
→ ノイズに弱くなる - コンデンサと組み合わせている
→ 時定数（RC）が変わる - 消費電流
→ 抵抗を大きくすると小さくなる（これは良い場合も多い）
ここが、専門書を読んだときに急に分からなくなるポイントでもあります。
さらにもう一つ重要なのが、配置で役割が変わるという点です。
同じ抵抗値でも、
- 信号の途中に入るのか
- 電源とGNDの間に入るのか
- コンデンサと組み合わされているのか
配置が違うだけで、その抵抗の役割はまったく別物になります。
信号の途中に入れば「流れを調整する役」になり、
GND側に置かれれば「基準を作る役」になり、
コンデンサと組めば「時間や変化を作る役」になります。
抵抗は主張しない部品ですが、
どこに置くかで回路の性格を決める部品です。
抵抗は値そのものより、他の抵抗との比率、回路の中での位置
上記が大事です。
ここまで理解できていれば、回路図を見たときに
「この抵抗、何をさせたいんだろう？」
と考えられるようになります。
それができるようになれば、
もう抵抗でつまずくことはほとんどありません。
この段階では、
オームの法則を完璧に使える必要はありません。
「抵抗は回路の条件を決めている」
この感覚がつかめれば十分です。

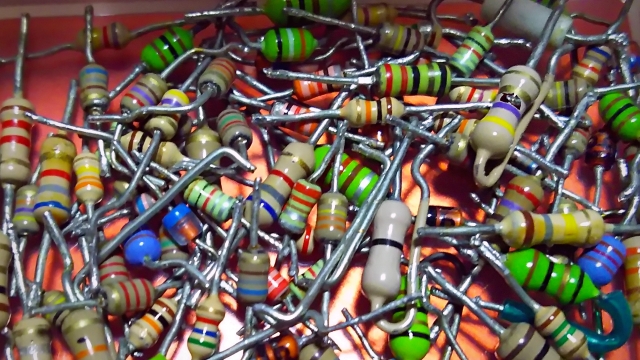

抵抗の種類
抵抗にはいくつか種類がありますが、
最初に知ってほしいのは、
種類は「性能の違い」ではなく「向いている仕事の違い」だということです。
見た目や名前が違っても、電気を流れにくくするという本質は同じです。
違うのは「どんな場面で安心して使えるか」です。
固定抵抗
もっとも一般的で、回路図に一番よく出てくるのが固定抵抗です。
値が決まっていて、使っている途中で変えることはありません。
固定抵抗は、
- 電流を制限する
- 電圧の比率を決める
- 基準を作る
といった、回路の骨組みを作る役割を担います。
ここで重要なのは、
「固定抵抗＝単純で低性能」ではないという点です。
回路の意味を決める主役になることも多い部品です。
カーボン抵抗（ざっくり用途向け）
昔からある、最も素朴な抵抗です。
誤差が大きく、安定性も高くありません。
その代わり、
- 安い
- 扱いやすい
- 多少雑でも問題にならない
という特徴があります。
そのため、
- LEDの電流制限
- 大まかな信号調整
など、精度を要求しない場所で使われます。
やりがちなのは、
「誤差が大きい＝ダメな抵抗」と思ってしまうことですが、
実際には必要十分な場所に使われているだけです。
金属皮膜抵抗（現代の標準）
現在もっともよく使われているのが、この金属皮膜抵抗です。
見た目は地味ですが、非常にバランスが取れています。
- 値が安定している
- ノイズが少ない
- 温度変化に強い
そのため、
- センサ回路
- アナログ信号
- 制御回路
など、回路の意味がズレてほしくない場所で使われます。
初心者向けの結論としては、
「迷ったら金属皮膜抵抗を使えばいい」
これは実務でもほぼ正解です。
巻線抵抗（大きな電力担当）
巻線抵抗は、電気を「細い線で巻いて」抵抗を作っています。
そのため、
- 大きな電流
- 大きな電力
を扱うことができます。
回路の中では、
- 電源回路
- モータ制御
- 放熱が必要な場所
などに使われます。
ここでの勘違いは、
「Ωが小さいから普通の抵抗と同じ」と思ってしまうことです。
巻線抵抗は、値ではなく“耐えられる仕事量”が違う抵抗です。
チップ抵抗（実装方法の違い）
チップ抵抗は、
性能というより形状の違いです。
- 小さい
- 自動実装向け
- 高密度基板に向く
最近の電子機器のほとんどは、このチップ抵抗で構成されています。
誤解しやすいのは、
「小さい＝弱い」というイメージです。
実際には、用途に応じたサイズが選ばれているだけです。
可変抵抗（人が触るための抵抗）
可変抵抗は、
人が回したりスライドしたりして値を変えられる抵抗です。
代表例は、
- 音量調整
- 明るさ調整
- 感度調整
などです。
回路的には、
「比率を人が調整できるようにした抵抗」
と考えると分かりやすいです。
初心者が混乱しやすいポイントまとめ
多くの人が、
- 種類が多すぎる
- 名前が覚えられない
ことで止まってしまいます。
でも実際は、
- 固定か、変えたいか
- 精度が必要か
- 電力が大きいか
この3点だけで、
使う抵抗はほぼ決まります。
まとめ：回路が読める第一歩
- 抵抗は電気のブレーキ
- 回路の意味は抵抗で決まる
- 抵抗を見ると回路が読める
ここまで理解できていれば、
あなたはもう回路を読み始めています。
次は「コンデンサ」と抵抗を一緒に見ることで、
時間や変化を扱う回路が見えてきます。
-
-
